Fırın Kabini BZB Mobilya Sprey Kabini Yün Boyama Ekipmanları Su Perdesi Boya Kabini

İç boyut

12000 × 4500 × 4000 mm (L × G × Y)

Dış boyut

12146 × 6096 × 4600 mm (L × G × Y)

Hava dönüş stili

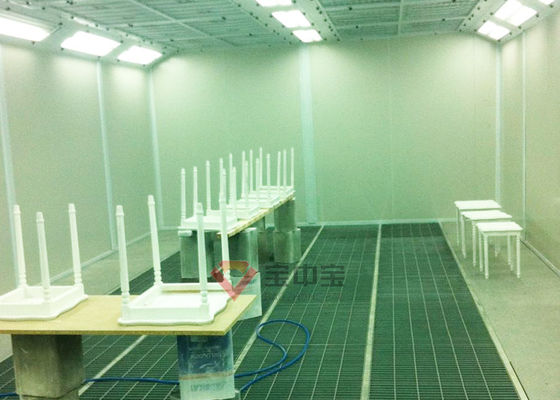

Tam tekne.Hava dönüşü için zeminde 2 sıra hendek.Tek sıralı hendek boyutu: 10000 × 840 mm (L × W).Hendekler galvanizli çelik ızgaralarla kapatılmıştır.

Ana kapı

1 takım, Tek açık kapı, üç kapı kanadı, Boyut: 3300 × 3900 mm (G × Y), alüminyum alaşımlı çerçeveli ve 5 mm kalınlığında temperli cam pencereli.Büyük Alüminyum menteşeler.

Kişisel kapı

Yan tarafta 2 takım, tek boyut: 700 × 2000 mm (G × Y), basınç kilitleri ve temperleme cam pencereleri ile.

Gövde Duvar Panoları

Gövde duvar panoları 0.426mm renkli çelik cidarlı 70mm kalınlığında EPS panel çift yüzdür.Dil ve Oluk Stili.

Çatı paneli

Çatı panelleri 0.8mm galvaniz sac bükümlüdür.

Işıklar

Tavan lambası: 16 grup x 4 adet = 64 adet
Yan ışık: 10 grup x 2 adet = 20 adet

Güç ünitesi kabinleri

Tüm püskürtme kabini iki grup güç ünitesine sahiptir.Güç ünitesi başına 2 set hava giriş fanı ve 1 set egzoz fanı vardır.
Güç ünitesi kabinleri püskürtme çelik konstrüksiyondan, çift kat galvaniz kaplamalı ve içi kaya yünü koruma malzemeleri ile doldurulmuştur.İyi sızdırmazlık ve düşük gürültü.

Hava girişi ve egzoz fanları

Toplam 4 set giriş fanı var, Tek model: Çift büyük delikli santrifüj YDW4.5L fan, güç: 4kw.kapasite: 12500m3 / h.Toplam hava giriş kapasitesi: 50000 m3 / saat.

Toplamda 2 takım egzoz fanı var.Tek model: DKF, güç: 7,5kw, kapasite: 20000m3 / saat, kayış tahrik.Toplam hava egzoz kapasitesi: 40000m3 / h

Egzoz kanalları

Kanallar, kalıp flanşlı 0,8 mm galvaniz çelik levhalardan yapılmıştır.Miktarlar: 8M düz kanallar ve iki 90 derece dirsek.

Isıtma sistemi


Toplam 2 set benimser Orijinal İtalya Riello G20 dizel brülör, Toplam ısıtma kapasitesi: 360000Kcal / h.2 set 20N İsviçre orijinal elektrikli aktüatör, otomatik olarak püskürtmeden pişirmeye alternatif olarak gerçekleştirebilir.
2mm kalınlığında SUS304 paslanmaz çelik eşanjör, çift katmanlı ısıtma kanatları, argon ark kaynağı, donanımlı patlamaya dayanıklı havalandırma.

Filtreler

Muti katmanlı filtreleme Yapısı.Hava giriş girişi birincil filtreye sahiptir.Tavanda yüksek verimli filtre blokları bulunur.Izgaraların altındaki zemin cam elyaf filtrelidir.Egzoz kabininde iki katmanlı cam elyaf filtre ve boya kokusu için bir katman aktif karbon bulunur.

Elektrik kontrolü

Döndürme düğmeleri stili kontrol kutusunu benimseyin, Ana bileşenler Siemens veya Schneider markadır.Işık Anahtarı, normal püskürtme anahtarı, sabit sıcaklık püskürtme anahtarı ile.Pişirme Anahtarı, Acil Durdurma, Arıza Alarmı, zaman ekleme, zaman ve sıcaklık ayar anahtarı vb.

Destek gücü

Işıklar için 220V tek faz.Üç fazlı, 380V, 50Hz

Maksimum çalışma sıcaklığı.

50 ℃

Hava akış hızı

≥0.25m / s (yükleme yok)

Toplam güç

34.5KW
