Menşe yeri: | Çin |
Marka adı: | BZB |
Sertifika: | CE,TUV |
Model numarası: | BZB-EX3 |
Min sipariş miktarı: | 1 takım |
---|---|
Fiyat: | USD20000-50000 Per Unit |
Ambalaj bilgileri: | İhracat Paketi veya Metal Paket |
Teslim süresi: | 30-90 |
Ödeme koşulları: | TT veya LC |
Yetenek temini: | Yılda 2000 Takım |
İsim: | Sanayi Sprey kabini | Güç kaynağı: | 380V/50HZ/3Ph veya diğer Seçenek |
---|---|---|---|
enerji kullanmak: | Dizel, gaz, buhar, elektrik veya diğer seçenek | Ana kapı: | Katlama Stili veya Elektrikli haddeleme stili |
Motor: | Çin Markası veya İthalat Markası | Kontrol sistemi: | Stil veya PLC Dokunmatik ekran kontrolünü değiştirin |
DUVAR: | Seçenek için metal raflı, EPS, kaya yünü PU | renk: | Beyaz veya diğer seçenek |
Başvuru: | Otobüs/kamyon veya diğer Metalik ürünler | Enerji kaynakları: | su, elektrik, gaz |
Kaplama kalınlığı: | 10-50um | boyut: | Gerektiği gibi |
Vurgulamak: | 15m Otobüs Püskürtme Kabini,Yarı Aşağı Taslak Otobüs Püskürtme Kabini |

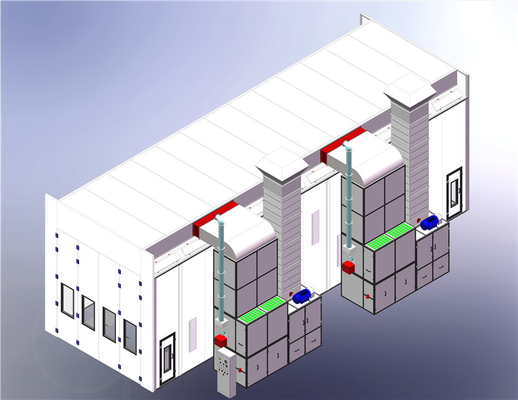

15m otobüs boya kabini yarı aşağı çekişli ekstraksiyon OEM İmalatı
Tteknik yapılandırmaSdua etmekKabin (BZB-FB-1500L) | ||||||||
Boyut | iç boyut | 15000×5000×5000 (U×G×Y) | ||||||
Dış boyut | 16896×5146×5800 (U×G×Y) | |||||||
Oda | Yapı | Çerçeve ve çelik stifnerler olarak çelik çerçeve yapısına sahip yarı düşme tipi, çelik kompozit kiriş;Duvar panosu dikey olarak gömülüdür.Statik basınç odası, ameliyathanenin üstündedir.Statik basınç odası ve ameliyathane arasında üst ağ, kılavuz plaka ve yüksek kaliteli filtre pamuğu kaplanmıştır.Statik basınç odasının yüksekliği: 800 mm; | ||||||
duvar paneli | 70mm kalınlığında çift taraflı δ=0.476mm renkli çelik levha, soket tipi, genişlik: 1150mm, dolgu malzemesi: EPS; | |||||||
Tavan paneli | Önde statik bölmeli tek katman δ-0,8 mm yüksek kaliteli galvanizli çelik levha bükülerek;50mm kalınlığında çift taraflı, arka bölümde statik odacıksız δ= 0.476mm renkli çelik levhadan yapılmıştır, soket tipi, genişlik: 1150mm, dolgu malzemesi: EPS; | |||||||
Havalandırma | Arka duvar egzozu, tam damla tipi, üst besleme ve alt tahliye; | |||||||
kenar | δ-1.2mm galvanizli çelik levha ve toz püskürtme ile işlenir; | |||||||
Ana kapı | Yapı | 4 kanatlı manuel katlanır alüminyum alaşımlı kapı, iç ve dış δ= 0.476mm renkli çelik levha, 70mm kalınlık, iç dolgu: EPS duvar kaplaması üretimi, standart kapı temperli cam gözlem penceresi ile donatılmış, boyut: 550 × 1150mm(G × Y); | ||||||
Tip | Yan giriş ve çıkış | |||||||
Miktar | Kapı açma boyutu: 4000 × 4650mm(G × Y), toplamda 1 grup; | |||||||
Servis kapısı | Yapı | Aşırı iç mekan pozitif basıncı durumunda basınç tahliyesini sağlamak için alüminyum alaşımlı çerçeve yapısı, temperli cam gözlem penceresi ve basınç kilidi cihazı benimsenmiştir, Pencere camı boyutunu görüntüleme: 1000 × 400 × 5mm | ||||||
Miktar | Kapı kanadı boyutu: 800 × 2000mm(G × Y), miktar: toplam 2 takım | |||||||
Dönüş hava dolabı | Yapı | Profil ve çelik sacdan imal edilmiş, içi ve dışı δ= 0.8mm galvaniz sac kaplama, ortası taş yünü izolasyon malzemesi ile doldurulmuş ve yüzeye püskürtülmüştür; | ||||||
Miktar | toplamda 1 adet | |||||||
Hava besleme sistemi | Kabine | Çerçeve 50 adet kalıp malzemesi ile kaynatılır, içte ve dışta δ= 0.8mm galvaniz sac kaplama, ortası taş yünü izolasyon malzemesi ile doldurulur ve yüzeye püskürtülür; | ||||||
Fan | YDW serisi santrifüj fan, model: YDW-5.6M, hava hacmi: 20000m ³/ h.Tam basınç: 820pa, güç: 7.5kw; | |||||||
Sürüş modu | Dıştan rotorlu santrifüj fan | |||||||
Miktar | Grup başına 2 × 7,5 kw, toplamda 1 takım, toplam hava besleme hacmi: 40000m ³/h, | |||||||
Gürültü | ≤85dB | |||||||
Hava Egzoz sistemi | Kabine | Çerçeve 50 adet kalıp malzemesi ile kaynatılır, içte ve dışta δ= 0.8mm galvaniz sac kaplama, ortası taş yünü izolasyon malzemesi ile doldurulur ve yüzeye püskürtülür; | ||||||
Fan | 4-82 serisi santrifüj fan, model: 4-82-6.3E, hava hacmi: 36037m ³/h.Toplam basınç: 1076pa, | |||||||
Motor | Güç: 15kw, kutup sayısı: 4 kutup, | |||||||
Sürüş modu | kasnak tahriki | |||||||
Miktar | Her grup için 15kw, toplamda 1 grup, toplam egzoz hava hacmi: 36037 m³/h, | |||||||
Gürültü | ≤85dB | |||||||
Aydınlatma sistemi | Tavan lambası | 18 grup × 4 parça = 72 parça × 18 W, LED tüp; | ||||||
Kurulum türü | her iki tarafta 45 ° | |||||||
Alt ışık | 20 grup × 2 parça = 40 parça × 18 W, LED tüp; | |||||||
Kurulum türü | 10 grup sol duvar ve 10 grup sağ duvar dönüşümlü olarak dikey olarak yukarı ve aşağı monte edilir, | |||||||
Bardak | Lamba 4.0mm temperli cam ile donatılmıştır | |||||||
Lamba kutusu | Standart | |||||||
Şartname | Aydınlatma ≥ 800Lux;Toplam güç: 2016w | |||||||
Filtrasyon sistemi | Hava giriş filtresi | G3 birincil filtreleme, yukarıdaki 10μm Tozu filtreleme | ||||||
Tavan filtresi | F5 filtre pamuğu B'den b-560g'ye, yukarıdaki 5μm Tozu filtreleyebilir | |||||||
Hava dönüş filtresi | Cam elyaf filtre pamuğu | |||||||
Egzoz gazı arıtma | Aktif karbon filtrasyonu | |||||||
kanal | Malzeme | Hava kanalı δ= 0.8'i benimser, galvanizli sac bükülür ve imal edilir ve her iki uç da kalıp flanş bağlantısı ile donatılır. | ||||||
Miktar | Düz boru: 5 bölüm, 90 ° dirsek: 1 adet, 45 ° dirsek: 1 adet, manuel ayar damperi: 1 adet, hava girişi manuel ayar damperi ile donatılmıştır; | |||||||
Açıklama | Taşyünü yalıtım borulu hava besleme borusu | |||||||
Isıtma sistemi | Isıtma tipi | Yakıt yakma makinesi + ısı eşanjörü | ||||||
Isı değişim fırını astarı | 1Gr18Ni9Ti paslanmaz çelik (SUS304) kullanılmaktadır, δ= 1.5mm, çift katmanlı ısı değişim paslanmaz çelik borudan yapılmıştır;Büyütülmüş ve uzatılmış fırın astarı | |||||||
Brülör | Rl34 İtalyan riyalu yakıt yakma makinesi ısıtma, yakma makinesinin kalorifik değeri: 340000 kcal/h; | |||||||
Amortisörü değiştir | Pnömatik damper, iç ve dış sirkülasyon dönüşümünü gerçekleştirir, | |||||||
Miktar | Toplamda 1 set, maksimum kalorifik değer: 5340000 kcal/h; | |||||||
Baca | 5 düz boru ve 2 dirsek ile donatılmış, δ= 0.8mm galvaniz sac imalatı, | |||||||
Elektrikli 3D Kaldırma(Opsiyonel) | Ağırlık kaldırmak | 500-3500㎜ | yanal genişleme | 900-1200㎜ | ||||
boyuna vuruş | 13000㎜ | Güç | 3KW/takım | |||||
Miktar | 2 adet / takım (her iki taraf için 1 takım), toplamda 1 takım | |||||||
Elektrik kontrol sistemi | Malzeme | Düğme kontrolü, ana bileşenler Schneider marka; | ||||||
Kontrol sistemi | Hava beslemesi için standart doğrudan başlatma benimsenmiştir ve standartHava egzozu için kademeli başlatma kontrol sistemi benimsenmiştir | |||||||
İşlev | Boyama, sıcaklık artışı boyama, boya pişirme, aydınlatma, acil durdurma anahtarı, arıza alarmı, birikim süresi, sıcaklık sınırlayıcı, boya pişirme gecikmesi durdurma koruması, motor aşırı yük ve aşırı akım koruması, fan ve ısıtma sistemi kilitlemesi, vb. | |||||||
Özel şartname | ||||||||
Gerilim | 380V,50HZ,3P | Mmaksimum sıcaklık | 80℃ | |||||
Rüzgar hızı | 0,44 m/s | Anma toplam güç | 34KW | |||||
Renk | İsteğe bağlı: beyaz, mavi | |||||||
Diğerleri |
Bu, müşterinin ihtiyacına göre Müşteri yapımı Sanayi Püskürtme Kabinidir. Atölye alanı.
Kapasite üretin. Gereksinimleriniz varsa bizimle iletişime geçin. Gereksinimlerinizi tam olarak karşılayacak şekilde tasarlayabiliriz.
Takip Projesi Dandong'da(Çok büyük bir devlete ait işletme Havalimanları yaptı
ve köprüler projesi)
Projelerimizden Bazıları.
-------------------------------------------SSS-------- --------------------------------
Ticaret şirketi veya üretici misiniz?
Biz ihracat lisanslı üreticiyiz. Guangzhou ve Jiangsu, Çin'de iki fabrikamız var.
Nasıl işbirliği yapabiliriz?
Nasıl işbirliği yapabiliriz?
1. Anahtar Teslim Proje:
Firmamız, üretim hattı tasarımı, imalatı, montajı,
hata ayıklama ve personel eğitimi işleriniz, ayrıca size tek elden hizmet sunacağız.
üretim tesisi alımı.
2. Ekipman Temini:
Firmamız size sadece ekipmanları sağlamakla kalmayacak, aynı zamanda yerinde kurulum da sunacaktır.
talimat ve rehberlik de içerir.
Satış sonrası hizmete ne dersiniz?
1. Teknik destek ve üretim hattı yükseltmesi sağlayın
2. Arıza bildirimi veya servis gereksinimi aldıktan sonra 12 saat içinde geri bildirim
3. Kullanım kılavuzunda ücretsiz eğitim
4. Makine kullanımı ve bakımı için kullanıcı dostu İngilizce el kitabı veya çalıştırma videosu.
5. Bir Yıl Gruantee.
